769YP-60E型 手動粉末壓片機
新諾儀器帶防護手動粉末壓片機60噸應用范圍
769YP系列小噸位壓片機主要應用于熒光光譜儀上固體樣品制樣及各種小型粉末壓片成型。廣泛應用于催化、硅酸鹽、電池、陶瓷及粉末冶金等行業。大噸位壓片機主要應用于需要大壓力才能成型的樣品，例如陶瓷、金屬粉末等各種大型尺寸模具使用。均標配有機玻璃防護罩，操作生產更安全更放心。
新諾儀器帶防護手動粉末壓片機60噸壓片機結構圖示：
1、油筒 2、壓力表 |
|
769YP系列大噸位手動壓片機主要技術參數：
型 號 | 769YP-40C型 | 769YP-60E型 | 769YP-100G型 | 769YP-150F型 |
壓力范圍 | 0~40噸（0~33.3MPa） | 0~60噸（0~34MPa） | 0~100噸（0~39.3MPa） | 0~150噸（0~47.8MPa） |
活塞直徑 | Φ125mm | Φ150mm | Φ180mm | Φ200mm |
大活塞行程 | 40mm | 40mm | 50mm | 50mm |
工作空間 | 180×180×210mm | 220×220×260mm | 220×220×280mm | 250×250×320mm |
壓力穩定性 | ≤1MPa/5min | ≤1MPa/5min | ≤1MPa/5min | ≤1MPa/5min |
防護功能 | 帶有機玻璃防護罩 | 帶有機玻璃防護罩 | 帶有機玻璃防護罩 | 帶有機玻璃防護罩 |
外形尺寸 | 350×260×620mm | 445×240×740mm | 480×300×840mm | 560×425×950mm |
重 量 | 100公斤 | 155公斤 | 220公斤 | 310公斤 |
注：因產品存在更新換代，以上技術指標僅供參考，具體請咨詢客服，謝謝！
769YP-60E手動壓片機壓力換算：
油缸實際壓力（噸） | 8.8T | 17.6T | 26.4T | 35.2T | 44T | 52.8T | 60T |
壓力表示值（MPa） | 5Mpa | 10Mpa | 15Mpa | 20Mpa | 25Mpa | 30Mpa | 34Mpa |
769YP系列大噸位壓片機油路原理：

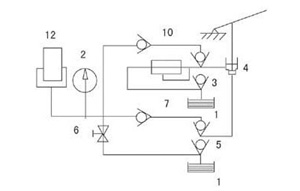

| 油筒1中的油，經小活塞4，再經低壓閥3、10， 高壓閥5、7進入大活塞12，壓力由壓力表2顯示， 松開放油閥6，大活塞12中的油在壓力的作用下回到油筒1中， 大活塞12復位。 |
粉末壓片機操作說明：
松開油筒1的螺釘，擰緊放油閥6，打開防護門15，拉出工作臺14，將模具（或受壓物品）放在工作臺14上，再將工作臺14推進去，用絲杠17將受壓物品預緊，關上防護門15，搖動小活塞4的壓把，給受壓物品加壓，壓至所需壓力后，松開放油閥6，將受壓物品取出即可。
手動壓片機注意事項：
（1）使用前必須將油筒1上的螺釘松開（運輸時將此螺釘擰緊），松開放油閥6，搖動小活塞4的壓把，空打數下以排除系統中的空氣。
（2）用絲杠17預緊受壓物品時，力不要過大。
（3）大活塞行程不能超過50mm。
（4）維修時將油筒后座的閥關閉，以免油筒1里的油流出。
（5）加壓不允許超過其壓力范圍，以免發生危險。
（6）油筒1里的油為46#機油。
壓片機故障排除：
故障 | 原因 | 排除方式 |
無壓 | 1、漏油 2、放油閥沒擰緊 | 1、更換密封墊，解決漏油處 2、擰緊 3、將大活塞壓至底部 |
掉壓 | 1、漏油 2、放油閥口處不嚴或有異物 3、大活塞3內有殘余氣體 | 1、找出微小漏油處，進行排除 2、關閉維修螺釘，然后擰出放油閥桿，用磁鐵連接6mm鐵棒吸出鋼珠，用鐵棒一端頂住鋼珠，用榔頭輕砸鐵棒外露出一端，使閥口密封緊密，然后復位 3、旋開活塞頂部的螺釘，并旋緊放油閥手輪，打壓至液體油溢出 |
機器變形 | 1、壓力較高，并長期頻繁使用，立柱大螺母松動 2、超過允許壓力 | 1、擰緊立柱或立柱螺母 2、降低使用壓力，否則會損壞機器及發生安全事故 |
