DY-30型 電動粉末壓片機
產品介紹
一、應用范圍：
電動粉末壓片機主要應用于實驗室小規模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行業的產品制樣。
二、電動壓片機結構圖示：
1、手輪 2、螺母 3、絲杠 4、立柱 5、工作臺 6、大油缸 7、放油閥 8、油池 9、電器盒 10、電機 11、壓力表 12、壓力表調節螺釘 13、減速箱 14、注油孔螺釘 15、吸油閥 16、出油閥 17、電源開關 |
|

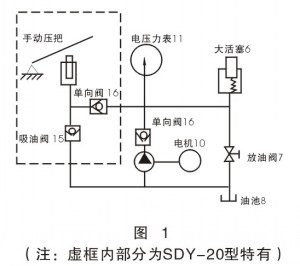

三、電動壓機油路原理：
| 電動機10經減速箱13及斜盤來驅動雙柱塞泵， 液壓油經吸油閥15及出油閥16壓入大油缸中產生壓力， 電接點壓力表11顯示并控制系統中壓強， 達到所設定的壓力后電動機10自動停止工作， 松開放油閥7卸壓后，大活塞6自動復位。 |
四、電動粉末壓片機主要技術指標：
型 號 | DY-30型 |
壓力范圍 | 0~30噸（0~35MPa） |
電 源 | 220V |
功 率 | 180W |
活塞直徑 | Φ105mm |
**活塞行程 | 20mm |
工作臺直徑 | Φ125mm |
工作空間 | 165×165×150mm |
壓力穩定性 | ≤1MPa/5min |
防護功能 | 無 |
外形尺寸 | 375×390×495mm |
重 量 | 85公斤 |
五、DY-30T 電動壓片機壓力換算：
油缸實際壓力（噸） | 4.3T | 8.6T | 12.9T | 17.2T | 21.5T | 25.8T | 30T |
壓力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa | 30MPa | 35MPa |
六、電動壓片機注意事項：
（1）使用前應仔細閱讀說明書。
（2）檢查電源是否可靠接地，以保證人身安全。
（3）使用前需松開注油孔螺釘，以保證機器正常運轉。
（4）注意壓力表上限（DY-20型 33.3MPa，DY-30型 35MPa）否則會發生危險。
（5）注意大活塞的**升程為20mm超出后將影響大活塞的自動復位。
（6）應保證變速箱中的足夠的潤滑油。
（7）應保持系統中液壓油的清潔，液壓油為30#機油。
七、電動壓片機故障排除：
故 障 | 原 因 | 排除方式 |
無 壓 | 1、油池內油液高度不夠或劇烈振動使閥15內進氣 | 1、從注油孔14加30#機油，在按3操作 |
上壓不穩且慢 | 1、漏油 | 1、檢查漏油處，擰緊或排除 |
達到預定壓力后不停機以至超過**限壓 | 1、電接點壓力表引線脫落 | 1、檢查接好引線 |
注：因產品存在更新換代，以上技術指標僅供參考，具體請咨詢客服，謝謝！
