ZJQ系列
直接聯系
山東伯仲真空設備有限公司
面議
ZJQ系列
4737
--
概述：

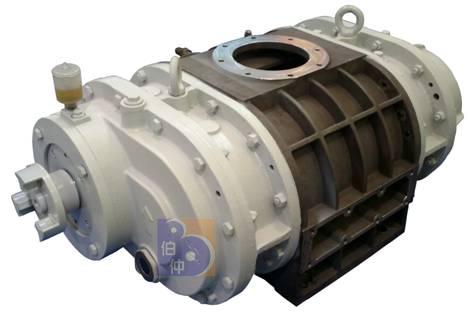

ZJQ系列氣冷式羅茨真空泵，是在ZJ系列羅茨真空泵的基礎上增加了旁路氣體冷卻系統而設計的。由于其特殊的結構設計，使其可以在高壓差下長期可靠運行。一般情況下均在泵的排氣口或回流管路中安裝換熱器。冷卻氣體從泵體的兩側進入泵腔并冷卻轉子及泵腔，但對泵的抽氣性能沒有影響。泵可以單獨使用也可以多臺串聯使用，或與液環真空泵等串聯成機組，達到更高真空度來滿足工藝要求。
ZJQ系列氣冷式羅茨真空泵具有以下特點：
.可直排大氣，無廢水排放；
.可與前級泵串聯組成羅茨機組，節能效果顯著。與普通羅茨泵相比，因ZJQ氣冷式羅茨真空泵可高壓差工作，可適當減小前級泵從而達到節能效果。
.適用范圍寬。因排氣側可承受高壓力，有效地解決了普通羅茨真空泵因壓差過大、前級泵真空度差而造成的過載、過熱現象；
.可在更高的入口壓力下工作。ZJQ系列氣冷式羅茨真空泵理論上可以在入口為大氣壓力的狀況下工作；
.電機功率不確定。ZJQ系列氣冷式羅茨真空泵需根據工藝條件計算實際工作時的**壓差從而確定所需的電機功率。
ZJQ系列氣冷式羅茨真空泵主要技術性能規格
|
型號 |
抽速(L/s) |
極限壓力(Pa) |
**允許壓差(Pa) |
轉速(r/min) |
進氣口通徑(mm) |
排氣口通徑(mm) |
回流口通徑(mm) |
電機功率(kW) |
|
ZJQ15 |
15 |
3×104 |
8.5×104 |
1390 |
50 |
40 |
20 |
0.55~2.2 |
|
ZJQ30 |
30 |
2×104 |
8.5×104 |
2825 |
50 |
40 |
20 |
0.75~4 |
|
ZJQ70 |
70 |
2×104 |
8.5×104 |
2840 |
80 |
50 |
25 |
1.5~7.5 |
|
ZJQ150 |
150 |
1.6×104 |
8.5×104 |
2880 |
100 |
100 |
40 |
3~15 |
|
ZJQ300 |
300 |
1.6×104 |
8.5×104 |
1440 |
150 |
150 |
65 |
4~30 |
|
ZJQ600 |
600 |
1.6×104 |
8.5×104 |
2900 |
150 |
150 |
65 |
7.5~55 |
|
ZJQ1200 |
1200 |
1.3×104 |
8.8×104 |
1460 |
250 |
200 |
100 |
15~132 |
|
ZJQ2500 |
2500 |
1.3×104 |
8.8×104 |
1470 |
400 |
300 |
100 |
22~250 |
|
ZJQ5000 |
5000 |
- |
4×104 |
1480 |
400 |
300 |
150 |
37~250 |
|
ZJQ10000 |
10000 |
- |
4×104 |
1480 |
500 |
400 |
200 |
55~500 |
|
ZJQ20000 |
20000 |
- |
4×104 |
990 |
800 |
800 |
300 |
90~1000 |
|
ZJQ30000 |
30000 |
- |
3×104 |
990 |
1000 |
1000 |
300 |
110~1500 |
注：表中所列極限壓力為該泵單獨使用直排大氣時的極限壓力值，配用前級泵時的極限壓力與ZJ系列羅茨真空泵相同，可參照相應的羅茨真空機組的極限壓力值。
氣冷式羅茨真空泵工作原理動畫：氣冷式羅茨真空泵工作原理
ZJN系列氣冷式不銹鋼羅茨真空泵
概述：
ZJN系列氣冷式不銹鋼羅茨真空泵是在ZJQ氣冷式羅茨真空泵的基礎之上，將所有過流部件更改為不銹鋼材質或其它腐蝕材料。
ZJN系列氣冷式不銹鋼羅茨真空泵的工作特性、技術參數、工作原理等可參照ZJQ系列氣冷式羅茨真空泵。
ZJN系列氣冷式不銹鋼羅茨真空泵過流部件的材質可選用：
S30408（舊牌號0Cr18Ni9，新牌號06Cr19Ni10）
S31603（舊牌號00Cr17Ni12Mo2，新牌號022Cr17Ni11Mo2）
31803（SAF2205，新牌022Cr22Ni5Mo3N）

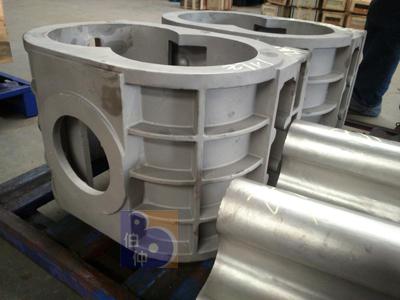

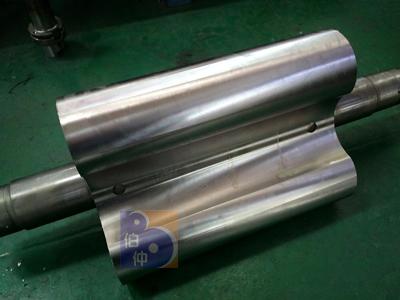

ZJN系列不銹鋼泵體 ZJN系列不銹鋼轉子
