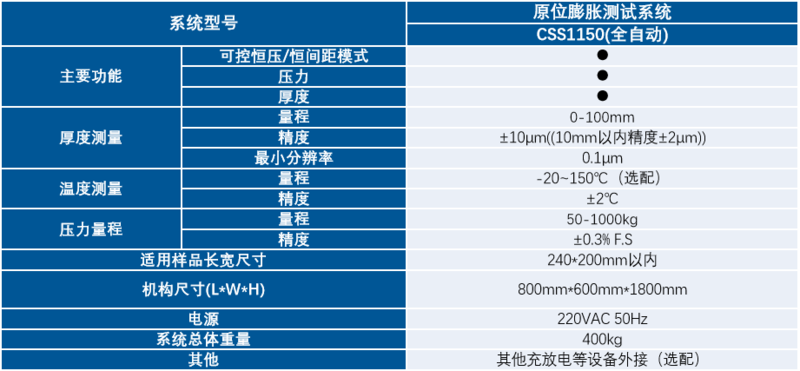

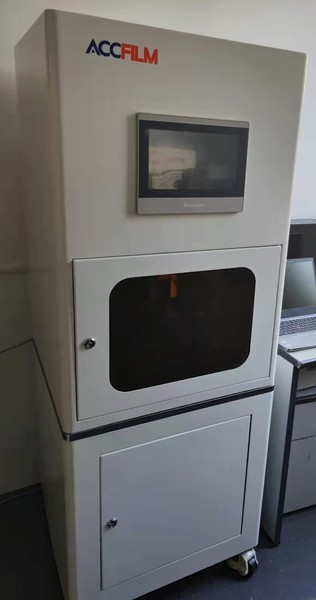

系統型號 CSA1150/CSS1150

主要功能 可控恒壓、恒間距模式/壓力/厚度

機器尺寸（L*W*H） 420mm*385mm*1500mm（具體與實際需求匹配）

機器重量 215kg

顏色 銀

品牌 ACCFILM

膨脹力測試概述

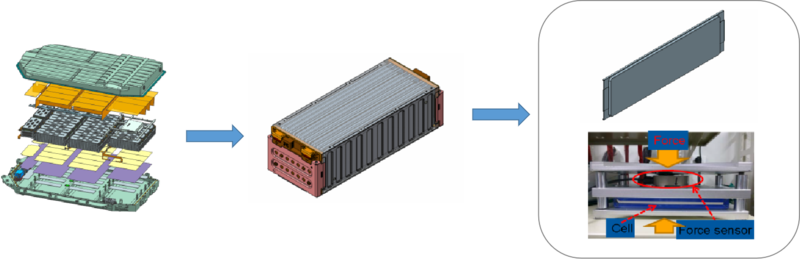

根據電芯實際使用時是束縛在模組內，測試驗證過程中為了模擬電芯在模組中狀態，避免電芯自由膨脹，并起到固定作用，一般都會使用夾具夾持并加載一定初始夾具力。具體有方式如下圖；

       基于行業對于電芯使用中存在設計間隙，當前業內對于電芯的膨脹、膨脹力的測量分析缺失，但隨著能與能量密度要求的提高，設計間隙越來越少。同時，在日益嚴苛的安全要求下，原先的設計間隙被填充上導熱硅膠等物質，進一步加劇了對于電芯膨脹研究的緊迫性。

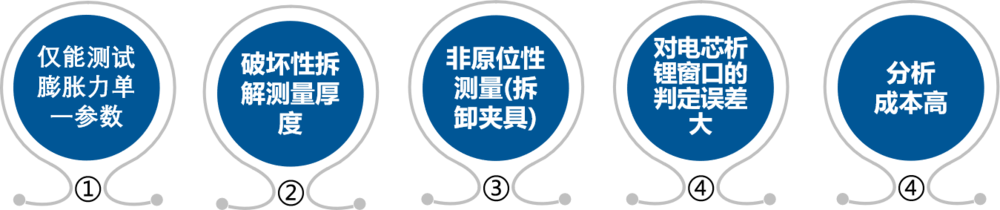

對于單體電芯的膨脹，其極片存在不可逆而造成的極片逐漸變厚、析鋰等（其原理如下圖所示），傳統的方法都是通過破壞性的，而且非原位的，測量效率低、誤差大，所以急需新的測試方法實現原位膨脹的測量，具體目標如下：

開發高精度全電芯和極片循環膨脹在線測試平臺；

為高性能電芯的設計開發、材料評估和工藝改進提供有效意見；

為電芯循環膨脹機理研究提供可靠的實驗數據支撐。

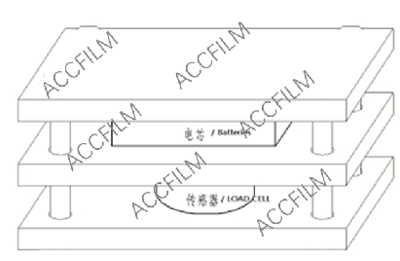

   膨脹測試方案1：傳統三夾板測量方案

針對方形、軟包等尺寸電芯：

由知了傳感技術公司開發的傳統型三夾板測試方案，行業目前廣泛應用的方案，總體上操作相對復雜，總體使用成本更高；

配置專門開發的ACCFILM膨脹力測試軟件，1~9通道（可定制不同通道數量）傳感器信號輸入，獨立并行同步高速采集理；

   膨脹測試方案2：全新一體化結構設計

針對方形、軟包等尺寸電芯：

由知了公司全新研發的一體化傳感器，解決了行業測量電芯膨脹力的三層三明治結構，更簡單的結構降低了實驗裝配難度、更小的體積占用率，并提高了效率、可靠性，同時總體成本上有一定優勢；

配置專門開發的ACCFILM膨脹力測試軟件，1~9通道（可定制不同通道數量）傳感器信號輸入，獨立并行同步高速采集理；

   膨脹測試方案3：模塊化設計，解決電芯原位測試瓶頸

ACCFILM膨脹力測試系統基于高度模架化的機構平臺，集成高精度位移、壓力、溫度傳感器，實現持續、精準、穩定監測電芯等樣品在不同工況下的厚度、膨脹力及溫度變化，以達到恒定壓力或恒定間距評價其特性表現。

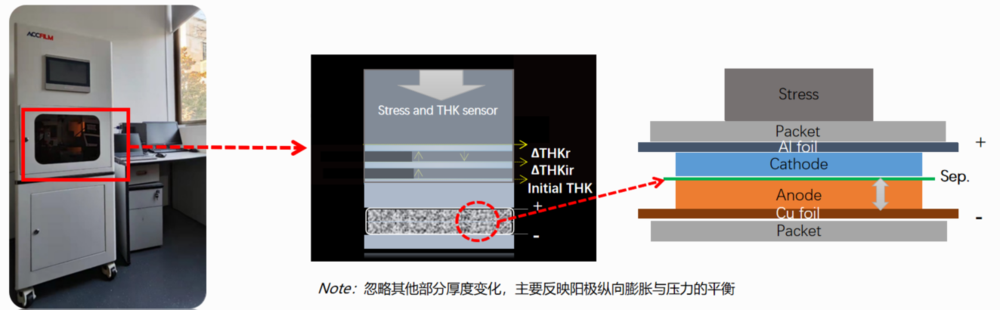

測量定義

不可逆厚度測量的定義；

模塊化設計，解決電芯原位測試瓶頸

        1、 一站式恒壓力/恒間距膨脹測量；

      2、**0.1μm分辨率及±1μm量程精度；

      3、0-100mm可選量程覆蓋當前所有需求；

      4、-20~150℃超寬測試溫區選擇；

      5、電芯電性能、厚度、膨脹厚度、膨脹力、溫度等同步關聯分析；

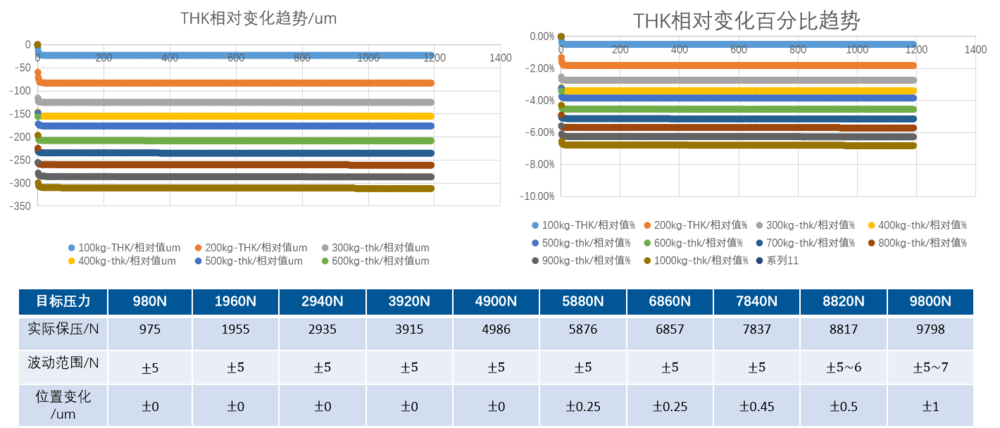

   測試系統可靠性分析：動態恒壓模式

實際保壓都比目標壓力低2-5N，波動范圍都在±5左右（小于0.03%FS）；

   測試系統可靠性分析：恒間隙模式

壓力都是從目標壓力開始遞減，位置的波動率在±1.5μm以內。

   應用實例

APPLICATION CASE

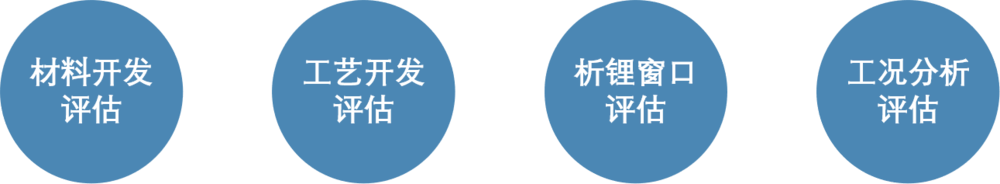

應用領域與方向

鋰電池、超級電容器等二次電池相關領域的生產制造企業、大學及科研院所科研過程；

Manufacturing enterprises, universities and scientific research institutes of lithium battery, supercapacitor and other secondary battery related fields;

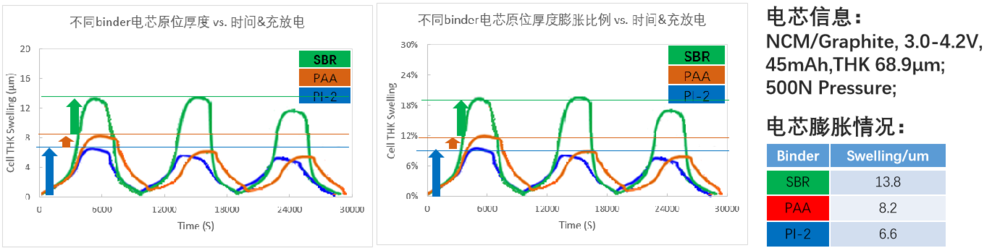

   材料開發評估：不同Binder材料

精準測量不同binder材料電芯膨脹變化,為binder等材料開發提供有力技術支持；

Accurate measurement of the swelling of cell based different binder, It provides strong technical support binder development;

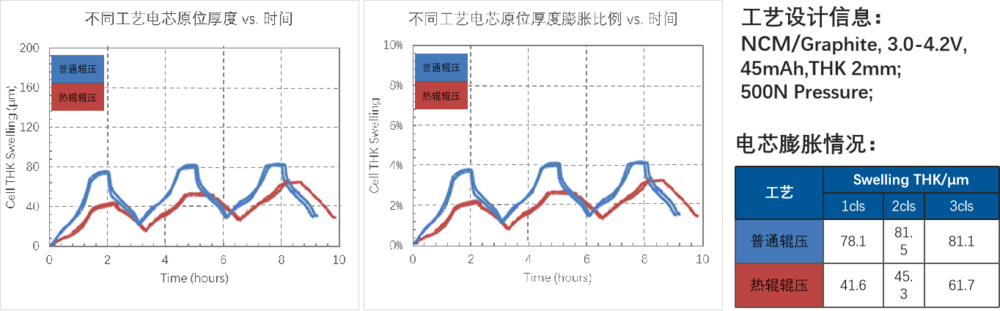

   極片工藝開發評估：冷熱輥壓對比

在樣品膨脹改善開發中，引入新的處理工藝；對引入新工藝膨脹分析，能明顯看出新工藝電芯的不可逆膨脹小，可用于工藝優化評估；

The introduction of new treatment technology. the irreversible swelling of new technology cells are smaller clearly, can be used for process optimization assessment;

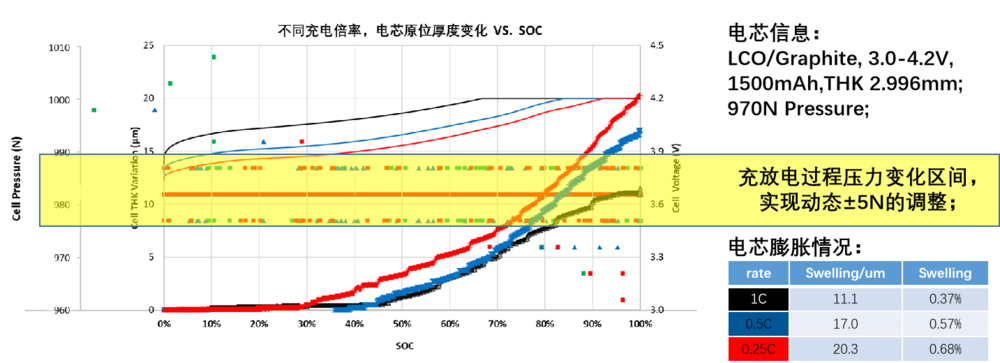

   電芯性能評估：不同充電倍率膨脹分析

精準測量不同倍率電芯變化,為評估電芯原位膨脹性能提供有力技術支持；

Accurate measurement of the swelling of cell based different Rate, It provides strong technical support Cell design and development;

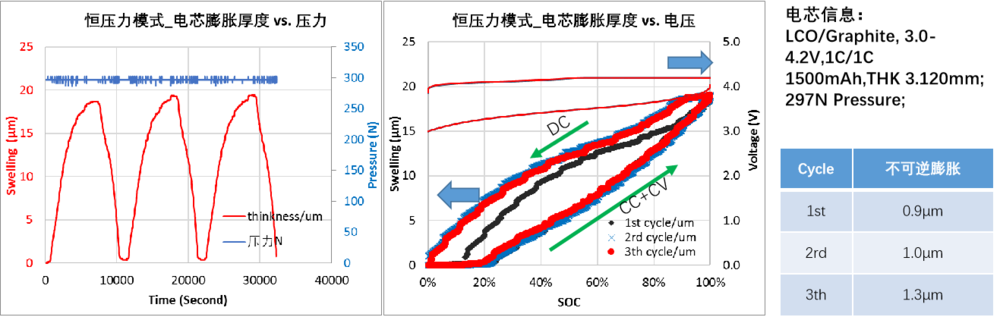

   電芯性能評估：動態恒定壓力下循環膨脹分析

電芯在恒壓力測試條件下的循環測試，可以看出：

電芯壓力隨著電芯循環的進行壓力保持動態平衡不變；

隨著循環的進行，電芯膨脹**厚度增加幅度為1-2μm；

電芯的不可逆膨脹厚度分別為0.9μm, 1.0μm, 1.3μm;

   電芯性能評估：不同動態恒定壓力循環膨脹分析

電芯在恒壓力測試條件下的循環測試，可以看出：

電芯壓力隨著電芯循環的進行壓力保持動態平衡不變；

隨著循環的進行，電芯膨脹**厚度增加幅度為1-2μm；

電芯的不可逆膨脹厚度分別為0.9μm, 1.0μm, 1.3μm;

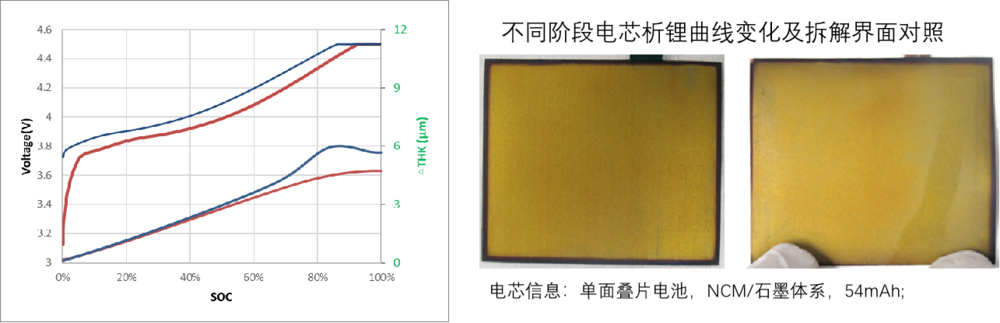

   電芯性能評估：無損析鋰分析

電芯析鋰為*致命的問題，對于電芯析鋰的分析與預測變得十分重要；通過原位檢測，可以對電芯的析鋰情況進行預測分析。

Based on insitu swelling testing system, through the swelling of the cell cycle data, prediction and analysis ALP under different conditions;

   膨脹力及厚度預測

基于原位膨脹力測試系統，通過電芯循環過程的膨脹數據，進行電芯不同工況下膨脹預測與分析；

Based on in-situ expansion force testing system, through the expansion of the cell cycle data, prediction and analysis under different conditions were batteries inflation;
