NE板鏈斗式提升機
852
NE型板鏈斗式提升機是引進國外先進技術開發的一種新型提升機產品，在世界各國工業中得到了廣泛的應用。由于節能高效，NE型板式鏈斗提升機正逐步取代HL型鏈斗提升機。ne型板鏈斗式提升機是一種流入式給料機。物料流入料斗，由板鏈提升至頂部。在物質重力的作用下，物質自行排出。主要技術參數符合機械部標準（jb3926-85）。鏈條采用優質合金鋼高強度板式鏈條，耐磨可靠。傳動部分采用硬齒面減速器。本機適用于石灰石、水泥熟料、石膏、塊煤等中、大、磨料物料的垂直運輸，物料溫度控制在250℃以下。
結構原理
NE系列板鏈式斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)，提升量廣；且產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封閉式機殼，鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

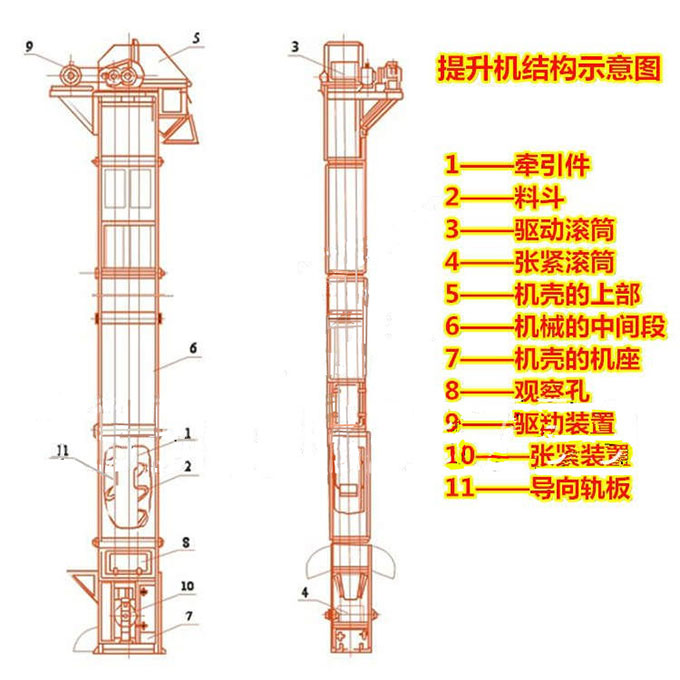

NE系列板鏈斗式提升機主要結構:
NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件－－-由料斗和專用板式鏈條組成,NE30及以下采用單排鏈,NE50－－NE800采用雙排鏈。
驅動裝置－－-采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左裝和右裝兩種。
上部裝置－－-安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節－－-部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置－－-安裝有自動張緊裝置。
優勢特點
NE型板鏈式提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度高40m。其共有11種型號：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
1、提升范圍廣：NE型板鏈斗式提升機對物料的種類、特性及塊度的要求少。不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料和溫度 ￡} 250℃的物料 。
2、輸送能力大：該系列斗式提升機具有NE15～NE800多種規格。提升量范圍為15～800 m3/ h。
3、使用壽命長：喂料采取流入式，運動部件與物料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒落，這就防止了物料對機體的磨損，輸送鏈采用板鏈式高強度耐磨鏈條，延長了鏈條和鏈斗的使用壽命。根據國外同類產品在生產中長期的實踐表明，輸送鏈使用壽命超過5年。
4、驅動功率小：重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低，且提升量大。物料提升時，幾采無回料和挖料現象，因此無效功率少，理論計算軸功率是環鏈提升機的45%左右 。
5、提升高度高：鏈速低，運行平穩，且采用板鏈式高強度耐磨鏈條，因此可達較高的提升高度(高達40m)。
6、密封性好，環境污染少。
7、運行可靠性好：先進的設計原理，保證了整機運行的可靠性。無故障時間超過3萬小時。
8、操作、維修方便，易損件少。
9、整機剛性好、精度高：機殼經折邊、中間壓筋，再經焊接，機殼剛性好，外型美觀。
10、使用成本低：由于節能和維修少，使用成本較低。
技術參數

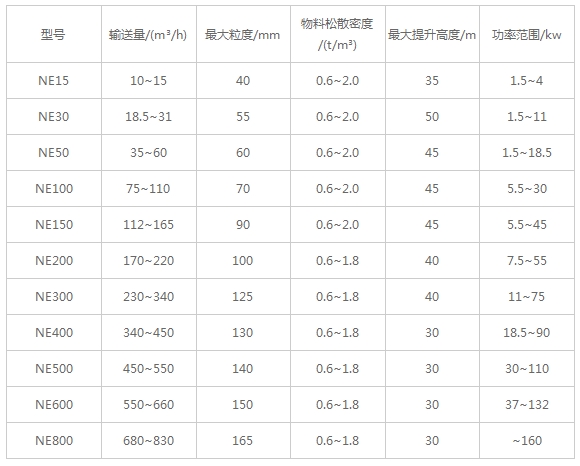

NE型板鏈斗式提升機技術性能表：

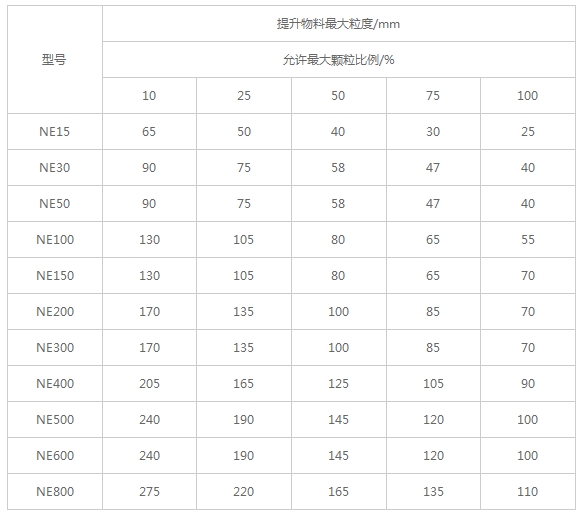

NE型板鏈斗式提升機輸送物料粒度范圍：

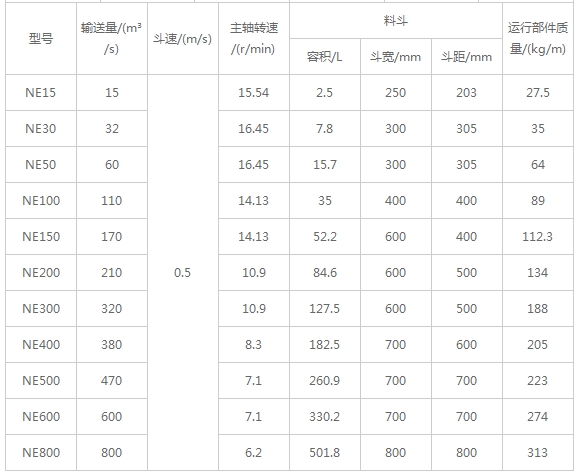

NE型板鏈斗式提升機的規格參數：
