LSZC型重錘物位計
直接聯系
上海立森測控技術有限公司
上海
面議
立森測控
LSZC型重錘物位計
2976
LSZC型重錘式料位計是一款機電一體化的連續物位測量儀表，采用頂部安裝方式。適用于粉狀、顆粒狀及塊狀的料位監測，方便用戶隨時掌握料位情況。
重錘式料位計由傳感器（一次表）和控制顯示器（二次表）兩部分構成，傳感器引進了德國UWT物位帝的先進技術，獨特的結構設計解決了傳統重錘式料位計結構無法克服的難題，運行可靠、維護量小，應用面更加廣泛。
重錘物位計
一、 概述：
LSZC型重錘式料位計是一款機電一體化的連續物位測量儀表，采用頂部安裝方式。適用于粉狀、顆粒狀及塊狀的料位監測，方便用戶隨時掌握料位情況。
重錘式料位計由傳感器（一次表）和控制顯示器（二次表）兩部分構成，傳感器引進了德國UWT物位帝的先進技術，獨特的結構設計解決了傳統重錘式料位計結構無法克服的難題，運行可靠、維護量小，應用面更加廣泛。
控制顯示器采用的是16位單片機，由內部程序控制傳感器的整個探測過程，檢測其信號并進行計算，在面板上的顯示出料位高度，同時輸出相應的4-20mA模擬電流信號。測量可定時自動測量，也可手動測量。自動測量模式下，可隨時手動進行測量。

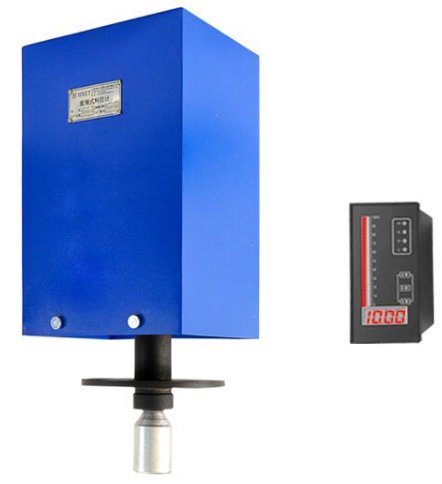

圖1

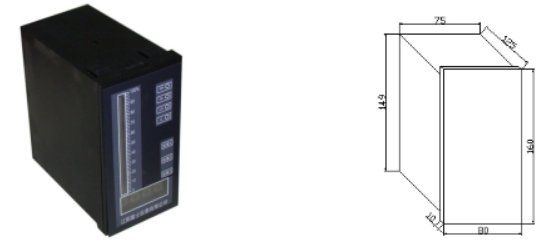

顯示控制器（二次表見圖2），安裝方式：立式盤裝,開口尺寸150*76mm
圖2
二、主要技術指標：
1、一次儀表：
測量范圍：0～40m（可延長至100m）
測量精度：±1cm
重 復 性：±1%
分 辨 率：±1cm
探測速度：0.15m/s
環 境 溫 度：-30--+60℃
測 量 溫 度：小于等于600℃
測 量 帶：φ2 SUS304不銹鋼鋼纜
探測錘重量 ：1.2-1.5 Kg
儀表外殼尺寸：265*205*500mm
法蘭標準：標準DN80 PN1.6 GB/9119，2—88。（可定制其它規格）
總重量;20Kg
2、二次儀表：
電源電壓：220VAC±10％ 50Hz±1Hz
功 耗： 靜止時 5W 運動時 55W
環 境 溫 度：-30℃～+60℃
數 字 顯 示：00.00～40.00m
電 流 輸 出：4～20mA
輸出信號精度：±0.1%
定 時 時 間：1～6999分鐘
*遠傳輸距離：0.5km
開 孔 尺 寸：高150×寬76mm
三、工作原理：
一次表安裝在料倉頂部，它的探測過程由二次表發出的信號控制。一次表由可逆電機,靈敏杠桿，繞線筒等組成。
當一次表接到探測命令時：電機正轉，經減速后帶動繞線筒轉動，使鋼纜下放，帶動探測錘從倉頂下降。當探測錘下降到料面因失重而被料面托起，鋼纜松弛，擺臂動作使開關接觸，二次表得到該信號后立即向一次表發出電機反轉指令，探測錘開始上升，當觸發到頂開關后，電機停轉，探測錘重新回到初始位置，完成一次測量。
在此過程中，二次表通過檢測計數滑輪的轉數，運用公式計算出料倉中的料位高度，在面板上進行實際料位數字顯示和百分比顯示，同時輸出4-20mA模擬電流信號。
四、功能介紹：
1、基礎功能：
● 料位數字顯示 ●料位百分比顯示 ●高低位報警指示|繼電器觸點輸出●量程設置
● 手動測量功能 ●自動測量功能 ●遠程啟動測量功能
● 定時啟動時間設置 ●兩線制4-20mA輸出 ●故障報警提示
2、選配功能 ：J-鋼纜自潔功能 Y-手動繞線功能 L-分體機型 T- 一體機型
C-空氣吹掃功能（用戶自備氣源）
3、探測模塊：
a、標配探測錘（Q235材質） b、選配探測錘：

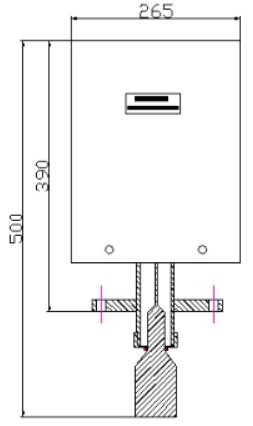

五、規格尺寸：
