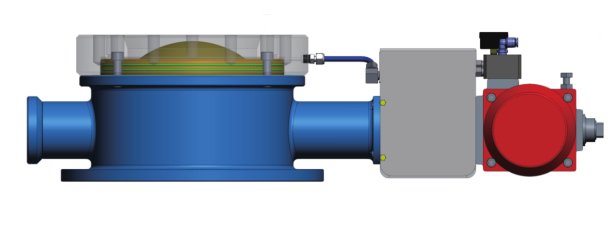

名稱：復合型柔性金屬半球閥(圓頂閥)
型號 :Q64DCH
常規數據：
系列 ： 1
公稱通經：DN50~DN500
公稱壓力：PN10~PN24
泄漏率 ：VI級
法蘭標準：GB9119.3 - 88、HG - 20592、ANSI、非標定制
開關方向：順時針關、逆時針開
材質
閥體：Q235A/304
閥內件：304、PEEK、石墨
轉軸：42Crmo+石墨襯套
產品介紹
A閥門連接新式
1: 閥體采用內外全焊接形式，保證本體的強度與殼體的密封性能。
2：閥門上下接口連接與現場**匹配，均可定制接口尺寸。
3：閥桿采用免維護設計連接。
4：閥門自帶執行器與氣源控制系統，**的保證密封的可靠性。

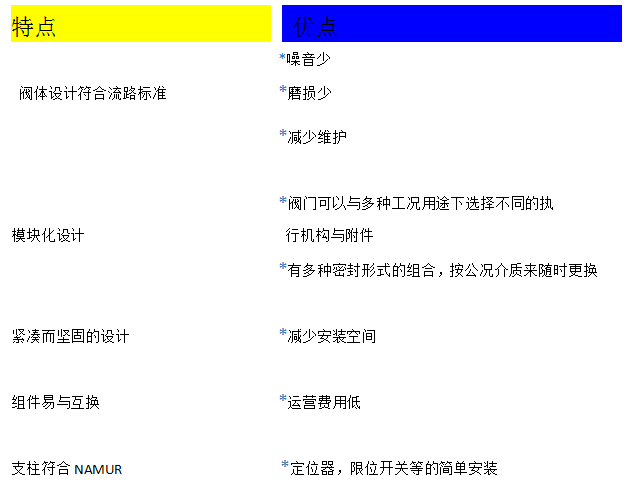

B性能特點

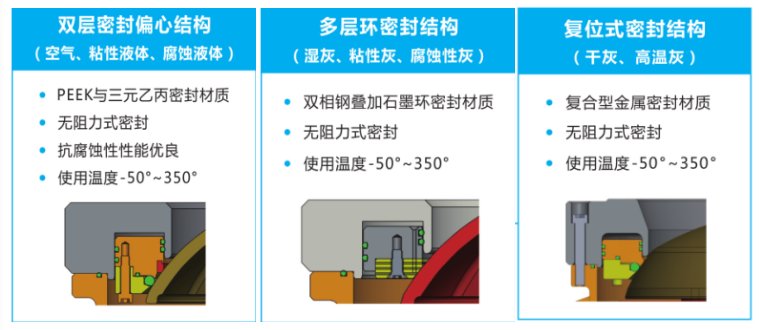

1：創新的密封結構，對應不同的輸灰介質，有多種形式的密封結構相對應，提供比傳統輸灰閥門更好的使用壽命。
2：閥門相對于傳統輸灰閥門，閥門開啟和關閉，閥座與密封環采用無摩擦阻力設計，減少閥門自身的磨損與損耗。
3：維護方便，分體式的結構設計，方便維護者在線更換，維護費用低廉，減少輸灰停運時間。
外形尺寸：單位：mm
閥門尺寸 | A | B | C | D |
Kg
|
DN50 | 188 | 495 | 4-M16/125 | 4-M16/125 | 28 |
DN65 | 208 | 515 | 4-M16/145 | 4-M16/145 | 32 |
DN80 | 228 | 530 | 8-M16/160 | 8-M16/160 | 35 |
DN100 | 180 | 625 | 8-M16/180 | 6-?18/225 | 40 |
BN125 | 200 | 645 | 8-M16/210 | 6-?18/250 | 45 |
BN150 | 185 | 675 | 8-M20/240 | 6-?18/280 | 49 |
BN200 | 215 | 845 | 8-M20/295 | 6-?18/345 | 65 |
BN250 | 245 | 815 | 12-M20/350 | 8-?22/395 | 94 |
BN300 | 268 | 892 | 12-M20/400 | 8-?22/445 | 122 |
注：該尺寸為設計尺寸。
*終連接按克萊德、麥考勃、旋轉閥或者現場指定尺寸。
