>>石灰石-石膏脫硫系統的組成：
石灰石漿液制備系統
煙氣系統
SO2吸收系統(包括漿液循環及氧化)
石膏處理系統
公用系統
廢水處理系統
>>工藝流程及特點

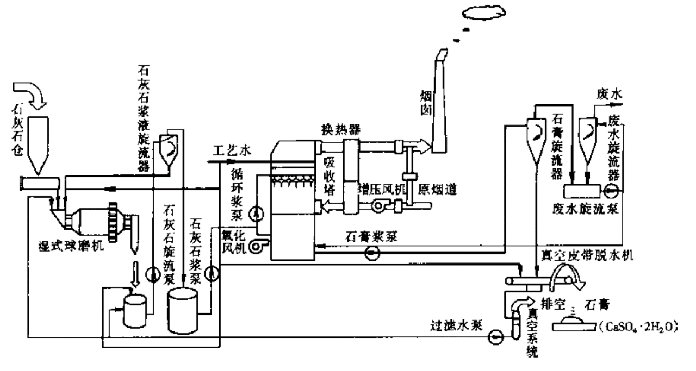

工藝流程圖
>>吸收劑制備系統
吸收劑制備：干磨、濕磨或直接外購石灰石粉
石灰石漿液制備系統的選擇應根據石灰石來源、投資、運行成本及運輸條件的綜合技術經濟比較后確定。
石灰石品質要求： CaCO3含量≥90%，MgCO3含量0.3%，酸不溶物＜2% 原料粒徑≤20mm（盡可能不在廠內設置破碎裝置）
粉末粒徑：90%通過200目（74μm）或250目（64μm）
石灰石漿配制濃度：20 –25%
石灰石漿液制備系統主要由石灰石粉貯倉、石灰石粉計量和輸送裝置、帶攪拌的漿液罐、漿液泵等組成。將石灰石粉由罐車運到料倉存儲，然后通過給料機、計量器和輸粉機將石灰石粉送入在漿配制罐。在罐中與來自工藝過程的循環水一起配制成石灰石質量分數為15%一20%漿液。用泵將該漿液經由一帶流量測量裝置的循環管道打入吸收塔底槽。

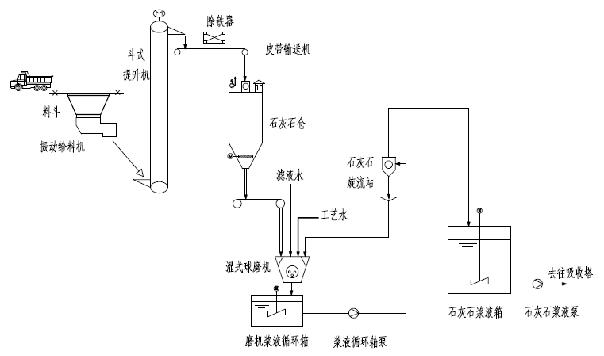

漿液制備系統
>>煙氣系統
從除塵器后引風機出來的原煙氣通過擋板門進入脫硫系統，首先經增壓風機升壓，在塔內與噴淋漿液逆流接觸完成煙氣脫硫凈化，再通過塔內上部的除霧器除霧脫水，*后通過塔頂煙囪直接排放（也可引至原有鋼筋混凝土煙囪排放）。

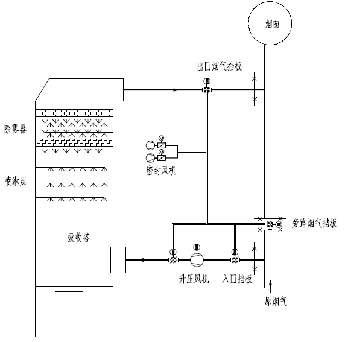

煙氣系統
>>SO2吸收系統
煙氣從噴淋區下部進入吸收塔與均勻噴出的吸收漿液流接觸，煙氣流速為3~4m/s左右，液氣比與煤含硫量和脫硫率關系較大，一般在8~25L/m3之間。噴淋塔的優點是塔內部件少，故結垢可能性小，壓力損失小。逆氣流運行有利于煙氣與吸收液充分接觸，但阻力損失比順流大。

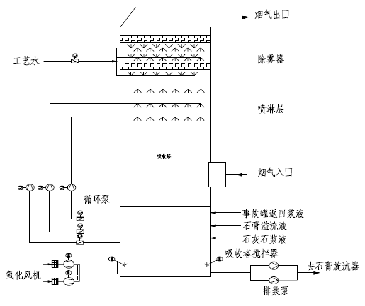

吸收塔示意圖

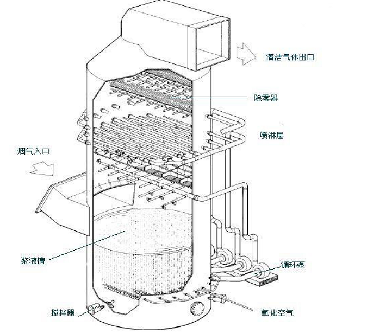

吸收塔結構圖

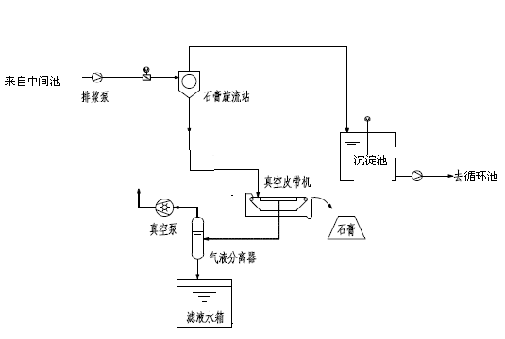

>>石膏脫水系統
漿液由排漿泵至旋流器進行濃縮處理，濃度為45-50%左右的底流液流入真空過濾機進行脫水，5%上流液流入吸收塔循環使用，脫硫副產物經真空脫水機脫水后，形成固態的干渣用車外運進行填埋或綜合利用。
主要設備有：排漿泵、旋流器、真空皮帶脫水機。
—————————◆ 系統初步參數選型 ◆———————————————
確定吸收塔出入口煙氣參數
確定脫硫效率
選取液氣比
確定循環泵及噴淋層
確定吸收塔外形
配置輔助系統
入口煙氣參數：
煙氣量（注意區分工況與標況）、煙氣溫度、含硫量、含塵量 含氧量、含水量等。
出口煙氣參數：
含硫量、含塵量、基準氧含量
單級吸收塔脫硫效率不建議超過99.3%
即入口含硫量不大于5000mg/Nm3時可達到35mg/Nm3
注意：液氣比單位為 l/Nm3，計算時注意換算單位
一般在循環泵選取時，每臺循環泵對應液氣比不超過6
每層噴淋層對應一臺循環泵
各循環泵流量相同，揚程逐級遞增
循環泵設置數量*少不低于3臺
噴淋層噴淋覆蓋率每層不低于300%（每個噴嘴覆蓋面積按半徑1m計算）
噴嘴數量盡量選擇4的倍數，便于布置
漿液循環管道及噴淋層管道流速設計一般不大于2.5m/s
吸收段直徑按照入口工況煙氣量3.5m/s或出口工況煙氣量3.0m/s流速選取
吸收塔液位高度根據液氣比及漿液停留時間計算，一般不高于8.5米
液氣比18以上建議選用變徑塔
吸收塔入口煙道流速不超過13m/s
吸收塔入口煙道寬度不超過塔徑60%
*上層噴淋層至入口煙道上沿高度不低于10m
*下層噴淋層或托盤到煙道上沿高度不低于3.5m
運行液位到煙道下沿高度不低于1.5m
噴淋層（托盤）間距不低于1.8m
*上層噴淋層至除霧器間距不低于2.5m
平板或屋脊除霧器間距不低于2m
*上層除霧器至煙氣出口間距不低于2m
粉倉容積按5-7天石灰石消耗量設計
漿液箱容積按8h漿液消耗量設計
供漿泵按3倍漿液消耗量設計，*小流量不低于10m3/h
石膏排出泵按3倍排漿量設計，*小流量不低于10m3/h
石膏旋流器與石膏排出泵選型相同
濾液水泵按石膏排出泵1.2倍選型
真空皮帶機按3倍石膏產量設計并同時兼顧與石膏旋流器的兼容
氧化風機按照氧化倍率3設計
事故漿液箱按照1倍吸收塔漿液池容積設計
事故返回泵按照8小時排空事故漿液箱設計
工藝水系統按照系統需水量1.5倍設計
原煙道按照煙氣流速不超過15m/s設計
凈煙氣煙道及直排煙囪按照煙氣流速12m/s設計
