SPBC永磁板式強磁選機
工作原理：

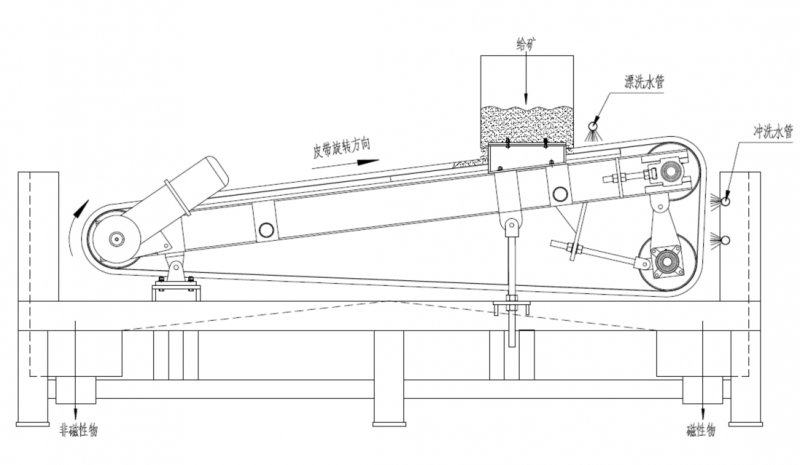

電機驅動主動輪使皮帶向上旋轉運動，料漿進入給料箱，通過底部孔均勻流出至皮帶上，與皮帶逆向向下呈薄層狀流動。料漿中磁性顆粒受皮帶下方磁系的磁力捕獲作用，緊貼皮帶的上表面，被皮帶上的凸起擋條截留，隨皮帶向上運動；磁性顆粒在被漂洗水沖掉混雜在其中的非磁性顆粒之后，被皮帶攜帶至磁性產品沖洗水區域，被沖洗水卸落進入收集槽，從排出孔流出得到磁性產品。非磁性顆粒不受皮帶下方磁系的磁力作用，與皮帶逆向向下流動，進入收集槽，從排出孔流出得到非磁性產品。工作原理圖如下：
適用范圍：
本設備適用于石英砂、鉀鈉長石、霞石、高嶺土等非金屬礦除鐵提純，也適用于赤鐵礦、褐鐵礦、錳礦、黑鎢礦、鉭鈮礦等弱磁性金屬礦的分選，同時也可以用于尾礦中回收有用金屬礦物。
設備特點：
磁場強度高：磁系全部采用高性能稀土釹鐵硼材料制作，磁塊矯頑力高不易退磁，磁感應強度高，磁場梯度大，對弱磁性礦物的捕獲力大。
有效分選面積大：磁選分選面**寬度可達2.5m，**長度可達3.0m。
磁板表面平整：磁塊和導磁板采用獨特的固定方式，固定牢固，整個磁板表面平整。
布料均勻：采用雙級緩沖分級布料，均勻網孔布料，實現物料在分選寬度方向上均勻接觸。
皮帶不跑偏：皮帶內側設置卡條，在運行過程中不會跑偏，并且跟換皮帶方便快捷。
卸鐵干凈：采用多段多角度強力沖洗系統，實現磁性產品與分選皮帶的全部分離。
節水節能：采用集約供水管路、節約用水；單臺設備僅一臺電機驅動，耗電極低。
主要技術參數表
設備型號 | 磁板有效寬度 （mm） | 磁板有效長度 （mm） | 磁場強度 (標配，T) | 給礦 濃度 （%） | 耗水量 (m3/h) | 礦漿通過 量 （m3/h） | 干礦 處理能力(T/H) | 電機功率 （Kw） |
SPBC-0315(試驗型) | 300 | 1500 | 1.5 |
10-35
| 0.1-1 | 3-6 | 1.0-2.0 | 0.75 |
SPBC-0820 | 800 | 2000 | 1.5 | 3-5 | 20-40 | 8-10 | 1.5 | |
SPBC-1020 | 1000 | 2000 | 1.5 | 3-6 | 30-60 | 10-15 | 2.2 | |
SPBC-1220 | 1200 | 2000 | 1.5 | 4-7 | 60-80 | 15-20 | 2.2 | |
SPBC-1525 | 1500 | 2500 | 1.5 | 5-9 | 80-100 | 20-25 | 3 | |
SPBC-2025 | 2000 | 2500 | 1.5 | 6-12 | 100-120 | 25-30 | 3 | |
SPBC-2030 | 2000 | 3000 | 1.5 | 6-12 | 100-120 | 25-30 | 3 | |
SPBC-2525 | 2500 | 2500 | 1.5 | 9-16 | 120-160 | 35-40 | 4 | |
SPBC-2530 | 2500 | 3000 | 1.5 | 9-16 | 120-160 | 35-40 | 4 |
注：1、根據所分選礦物粒度、濃度等因素，結合本表參數靈活選擇。
2、可以根據客戶需求定制非標機型。
