管鏈式輸送機 管鏈
管鏈式輸送機是輸送粉狀、小顆粒狀及小塊狀等散狀物料的連續輸送設備，在密閉管道內，以鏈片為傳動構件帶動物料沿管道運動。當水平輸送時，物料顆粒受到鏈片在運動方向的推力。當料層間的內摩擦力大于物料與管壁的外摩擦力時，物料就隨鏈片向前運動，形成穩定的料流；當垂直輸送時，管內物料顆粒受鏈片向上推力，因為下部給料阻止上部物料下滑，產生了橫向側壓力，所以增強了物料的內摩擦力，當物料間的內摩擦力大于物料與管內壁外摩擦力及物料自重時，物料就隨鏈片向上輸送，形成連續料流。
1. 結構緊湊,占用空間小，可以三維改變輸送方向；
2. 出口不必設置除塵器，在輸送物料時可充裝氣體；
3. 物料沿著管子平滑輸送，物料破損少，緩慢的彎道輸送使很少的物料顆粒產生碎屑；
4. 能耗低，運行成本經濟，整套系統只有一個電機來帶動；
5. 不會產生系統堵塞，適合輸送多種形態的物料；
6. 根據不同的加料情況，進口之間可相距超過10米遠；
7. 我們生產的全部管鏈輸送機都使用自主開發的計算程序，使得輸送機的輸送管和彎曲部件等不同的部件保持必要的靜摩擦和拉緊力，為設計低噪聲和低磨損提供高度準確數據。
管道：不銹鋼
鎖鏈：不銹鋼
盤面：塑料，不銹鋼
型號 | 電機功率(KW) | 輸送能力(m3/h) | 轉速(r/min) |
TCS100 | 0.4-4 | 0.45-8 | 6-30 |
TCS125 | 1-5.5 | 2-11 | 6-30 |
TCS150 | 2-7.5 | 3-16 | 8-30 |
TCS200 | 3-15 | 5-30 | 6-20 |
TCS300 | 5-22 | 8-45 | 6-20 |
l 對管徑進行調整以滿足對輸送能力的需要。
l 對盤面和管道內壁進行特殊處理以滿足輸送某些材料的要求。
l 可按需求設置多個入料口和出料口。
以上定制化選項僅為一部分內容舉例，根據用戶的實際情況，我司皆可提供對設備的相應定制方案。

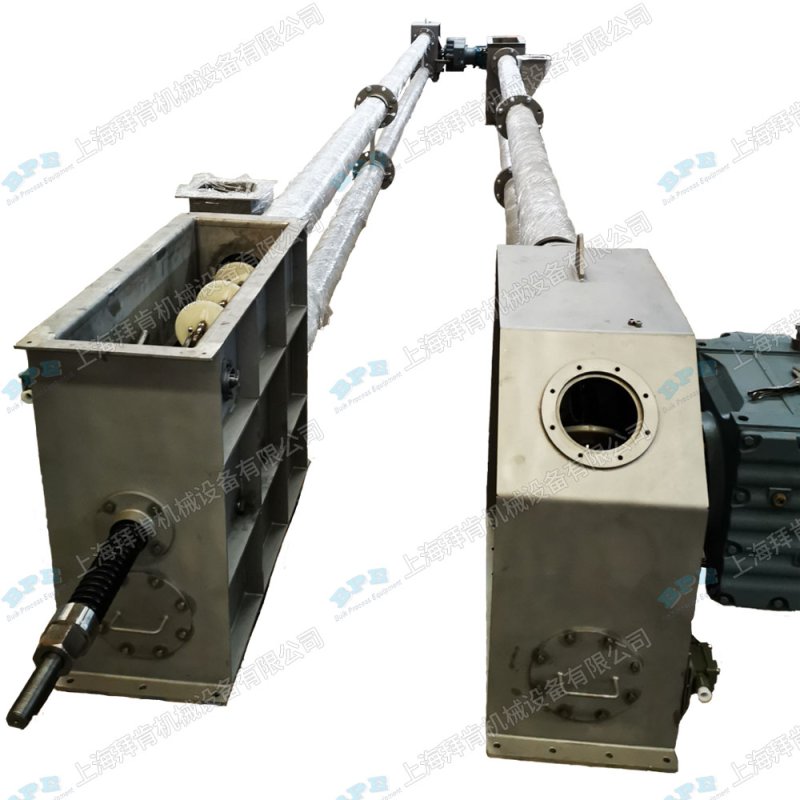

圖 立式水平管鏈
