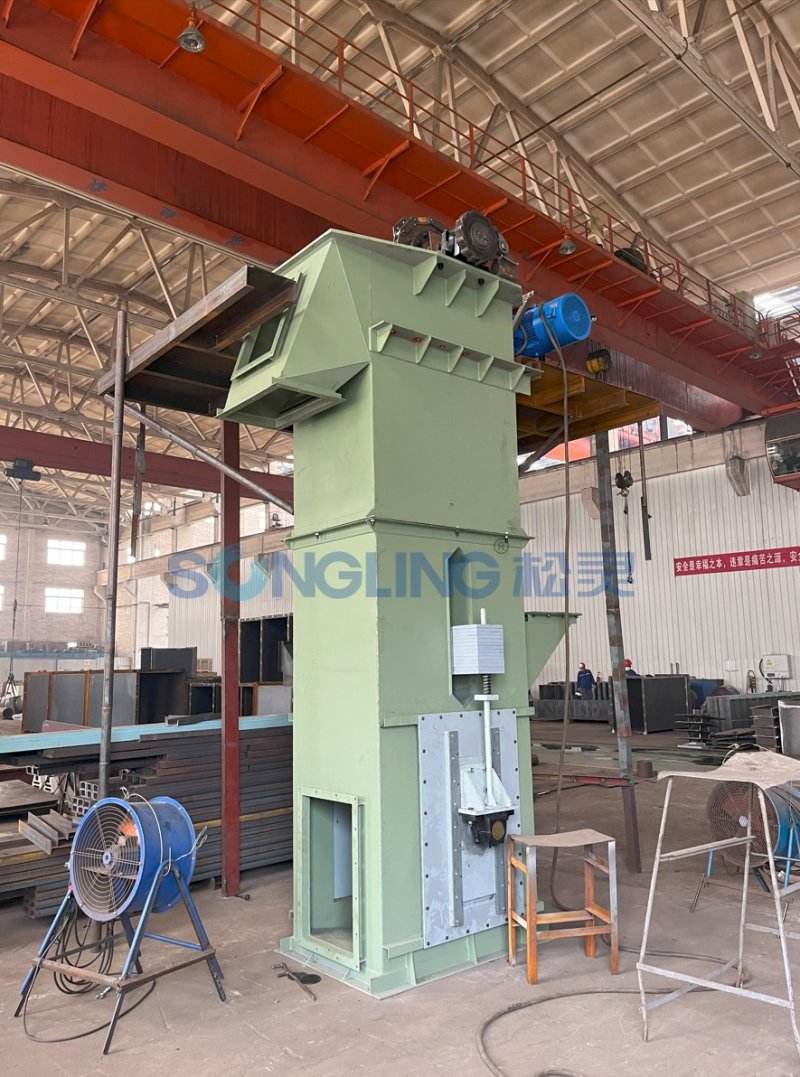

ZBT系列重載板鏈斗式提升機

一、概述
斗式提升機廣泛應用于煤炭、化工、火電、水泥等行業及糧食儲運等場所的散裝物料提升，如：煤、石灰石、循環流化床鍋爐底渣、石膏、水泥熟料、水泥等，是使用很廣泛的一種垂直提升設備。
ZBT系列板鏈斗式提升機是一種用密集排列的掛斗垂直輸送粉狀、粒狀及小塊狀物料的提升設備。其結構特點是：被輸送物料由底部進料口喂入連續、密布的料斗中，運至頂端翻轉時，利用重力及料斗的導引，卸料至出料口流出。此即所謂的流入式喂料，重力誘導式卸料。其結構簡單，在平面內占地面積小，輸送能力大，節能效果顯著（ZBT系列板鏈斗式提升機作為HL型、D型等斗式提升機的的更新換代產品，與HL型環鏈斗式提升機相比，節能40％以上），提升高度高，有良好的密封性能，維護方便，壽命長，使用安全、方便，提升范圍廣。
我公司生產的ZBT系列板鏈斗式提升機目前共有五種規格：ZBT300、ZBT400、ZBT500、ZBT610、ZBT750。
二、產品特點
1、提升物料范圍廣。本提升機對物料的種類、特性及塊度要求少。其不僅能提升一般的粉狀、粒狀物料，對少許塊狀物料及磨琢性較強的物料也有較強的適應性。
2、提升能力大。出力范圍10~800m3/h；提升高度可高達55m。
3、使用壽命長。本提升機的裝料采用流入式，料斗為連續密布式，無需用斗掏料，因此在減少動力消耗的同時，可大大減少鏈條、鏈斗的磨損，從而提高其使用壽命。
4、運行安全可靠，故障率低；維護檢修方便，易損件少，運行費用低。

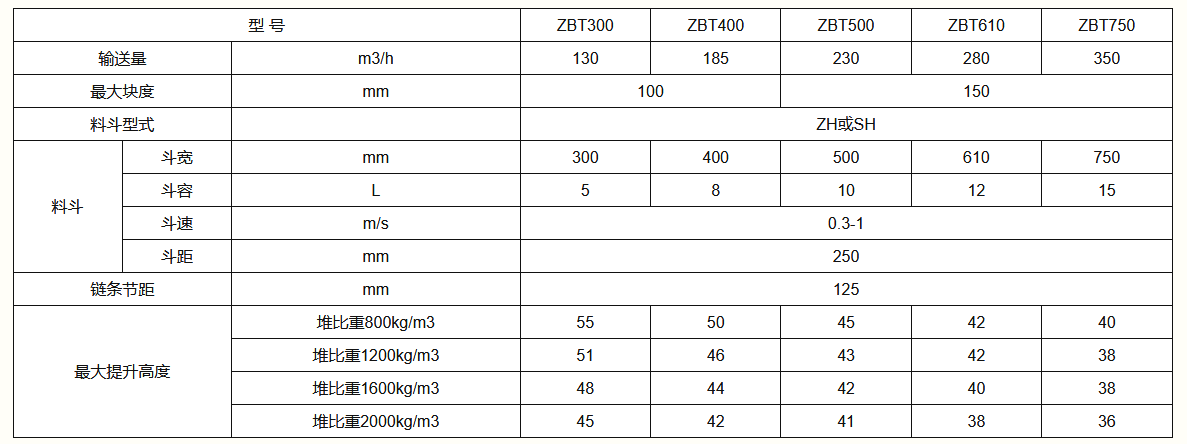

三、技術參數

四、結構特點

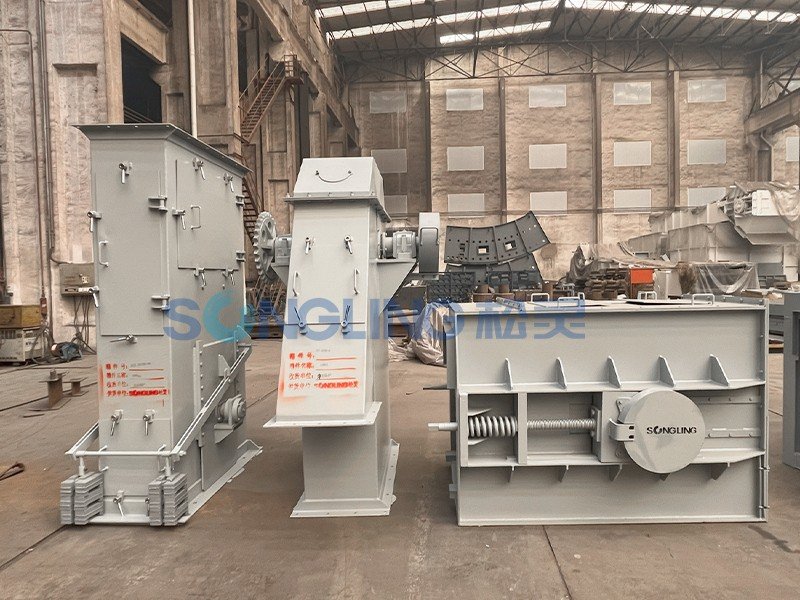

ZBT系列板鏈斗式提升機由底部機殼、張緊裝置、中間殼體、頭部機殼、驅動機構、拖動機構、鏈條及料斗等組成。
張緊裝置：張緊裝置位于底部機殼，采用配重鐵自動張緊，張緊力恒定，行程長。
牽引鏈條采用板式套筒滾子鏈，鏈板、套筒、銷軸均采用合金結構鋼并經特殊熱處理加工而成，具有強度高、壽命長、承載能力大、工作可靠的優點。
驅動機構包括電磁制動電機、減速機、傳動鏈輪、傳動鏈條及鏈罩。
料斗與鏈條之間為螺栓連接。根據輸送物料不同，料斗有ZH(中深)和SH(深)兩種。ZH型料斗適合較大的粒塊狀物料，SH型料斗適合較小顆粒及粉狀物料。

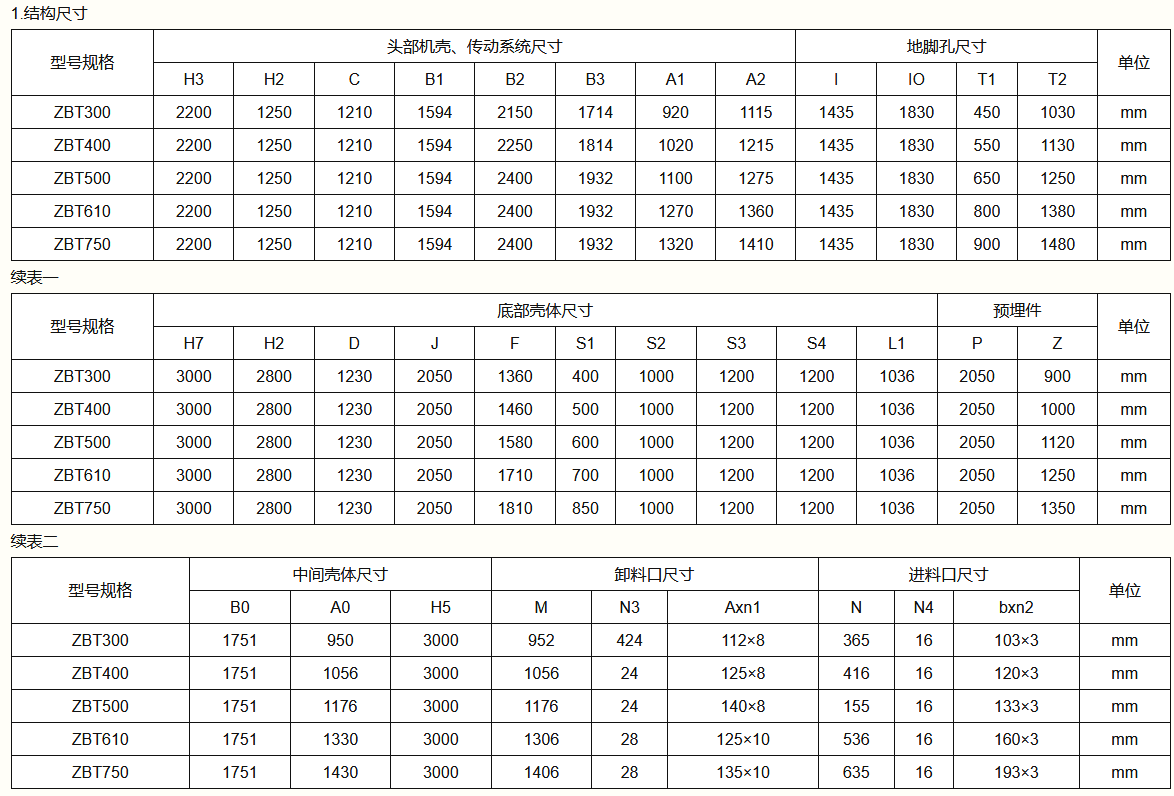

五、結構簡圖及尺寸
